Guia de Montagem Helio H-395 Super Courier 1/100 – DGA

Esse passo a passo foi postado originalmente no fórum da IPMS POA na seção Bancada Virtual, então estou o importando para cá, como uma forma de definitivamente me desvincular do referido fórum e associação e fazer uma demonstração de montagem de um modelo simples, mas que fica muito bem depois de montado.

O que precisamos:

  • Acesso a um computador com impressora jato de tinta colorida.
  • Software Adobe Acrobat Reader

Material e ferramentas necessários:

  • Papel Sulfite 120G
  • Canetas Hidro-Cores
  • Former de biscuit Esférico Nº 4
  • Ferramenta para escora (espátula de aplicação de amagalda Nº 5)
  • Cabo Estilo X Acto com lâminas N° 11 e N° 15
  • Estilete dentado
  • Verniz em spray semi-fosco
  • Régua de metal
  • Palito metálico de manicure
  • Cola branca para biscuit a base de PVA
  • Base de Corte
  • Papelão tipo Bismark 420GO modelo escolhido, foi desenhado por Guido Van Roy e comprado na loja virtual DGA, é um modelo de papel simples, sem estruturas internas. Originalmente na 1/48 eu reduzi quando da impressão para a escala 1/100. Vamos a ele:

Photobucket

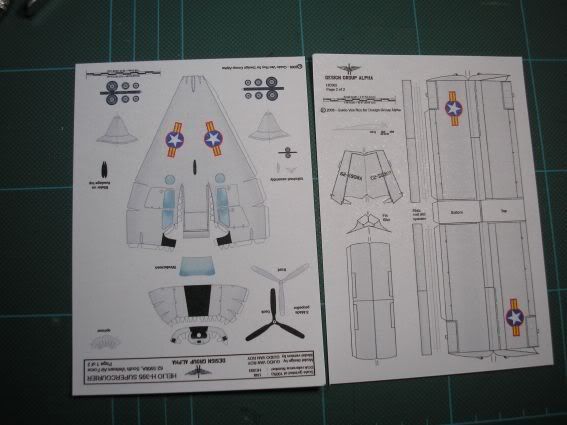

As peças do kit foram impressa em uma EPSON C-92 em qualidade fotográfica reduzido 48% do original para a escala em papel sulfite 120G, depois de impresso recebeu uma de mão de verniz acrilex em spray semi-fosco.

Photobucket

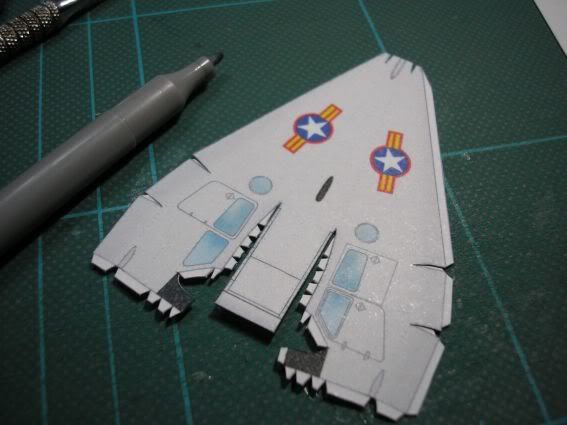

Começamos cortando a fuselagem, isso não é feito com tesoura mas sim com estilete ou xacto, prefiro cortar com x-acto, antes de montar aplico nas quinas brancas do papel pintura com canetas hidrocores na cor preta ou cinza claro para eliminar as indesejáveis quinas ou degraus que ficam na colagem (a tinta esconde bem isso)…

Photobucket

Photobucket

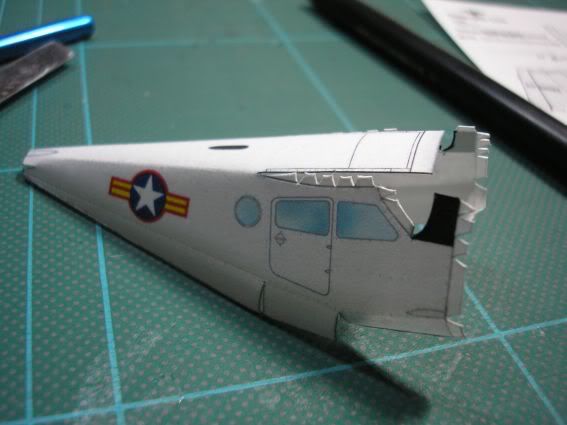

Aqui vemos o processo de dobradura da mesma, para obter perfis arredondados sem quebrar a fibra do papel, em geral aplicamos pressão com ferramentas de perfil redondo em geral palitos metálicos de manicure, espátulas dentárias e mesmo chaves de fenda, frontando a peça ou a área que vai ter o perfil redondo na palma da mão.

Photobucket

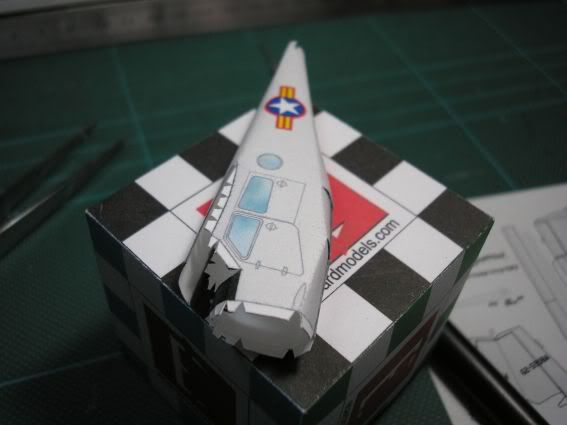

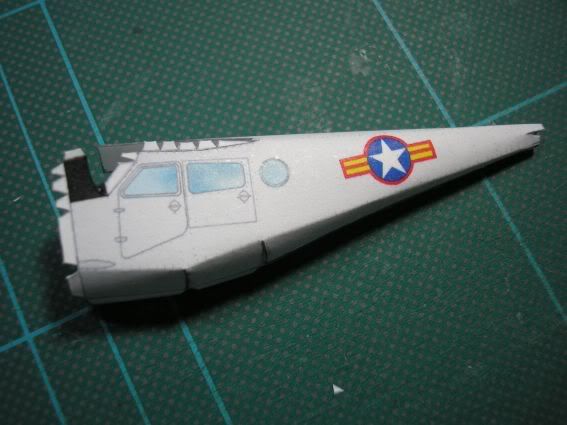

Processo de colagem da fuselagem, em geral num modelo desee tipo que a fuselagem está na maior parte da peça, se começa colando por trás… Eu uso para colar cola branca a base de PVC…

Com a fuselagem concluída, podemos nos dedicar a feitura da asa que é uma parte sensível em um modelo de papel, qualquer erro ela fica arruinada. Vamos a ela:

Photobucket

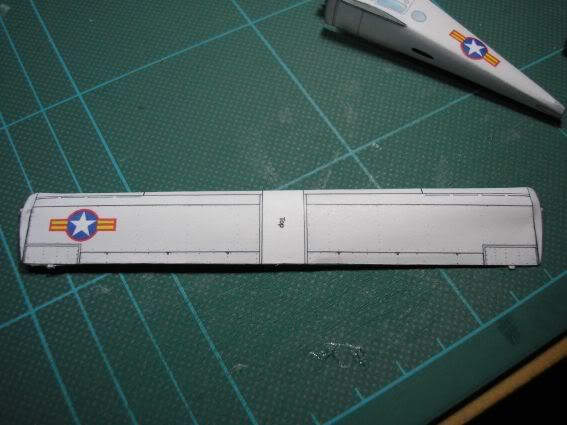

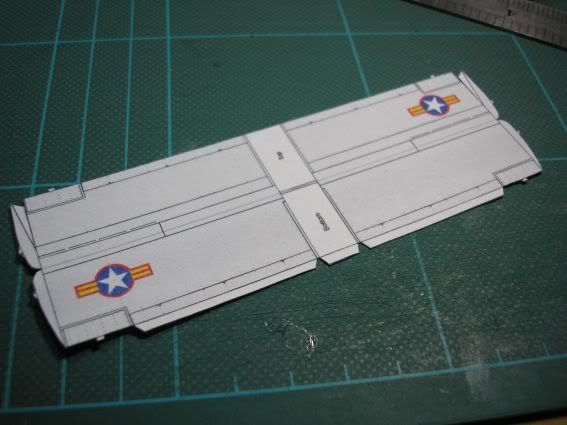

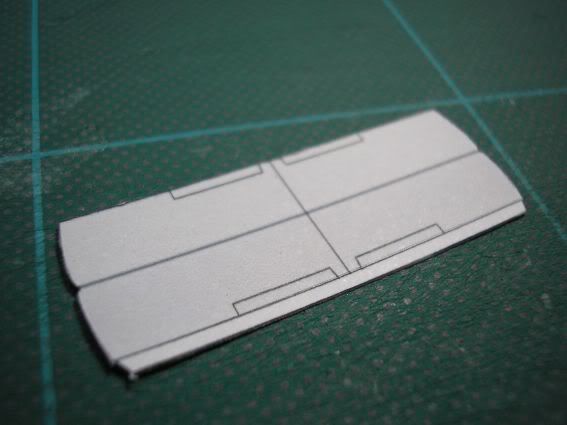

Aqui observamos a montagem da asa, as técnicas de corte são as mesmas para a fuselagem, só temos que tomar cuidado para não empenar o papel…

Photobucket

As técnicas de montagem são as mesmas da fuselagem, mas na asa todo o cuidado é pouco, pois dependendo como se curva a peça não se obtem o perfil da asa. No caso deste exemplo em particular se curva apenas o bordo de ataque e a parte de cima da mesma…

Photobucket

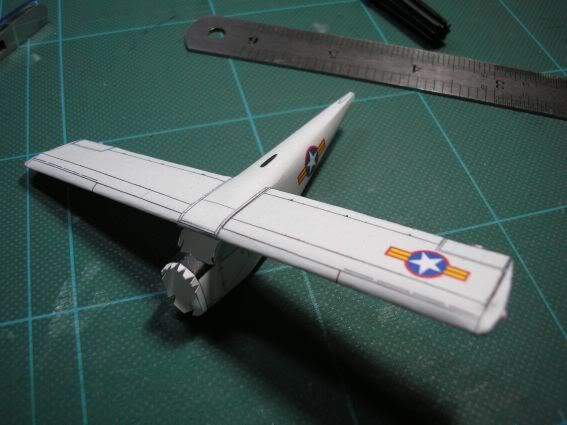

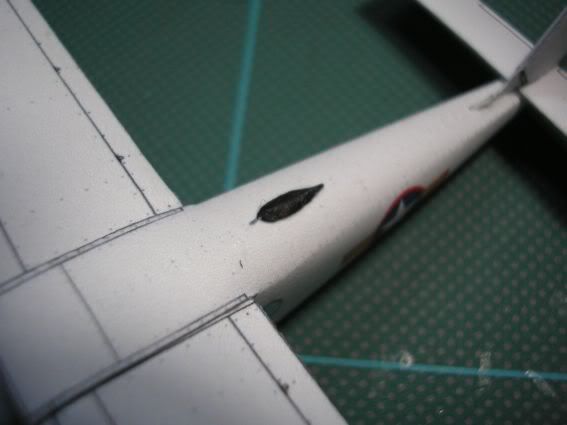

Com a asa pronta, basta colar na fuselagem, mas com precisão para não danificar o alinhamento com a consequente perda do modelo como um todo…

Photobucket

Photobucket

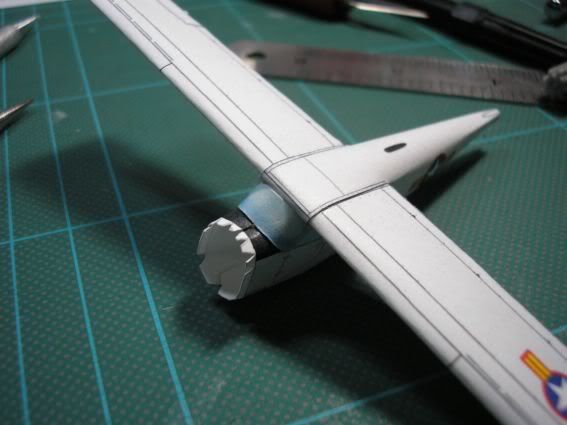

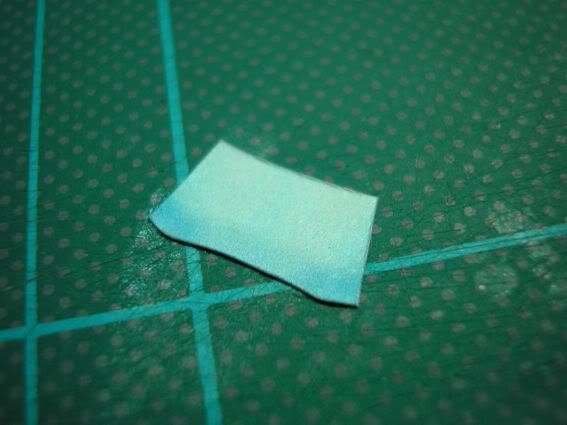

Nestas fotos vemos a confecção do parabrisas, ele teve que ser curvo segundo os processos já descritos anteriormente, tive algum trabalho para ajustar na fuselagem, mas ficou aceitável…

Na sequência preparamos outra parte sensível, o nariz que exige alguma precisão para montar vamos a ele:

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

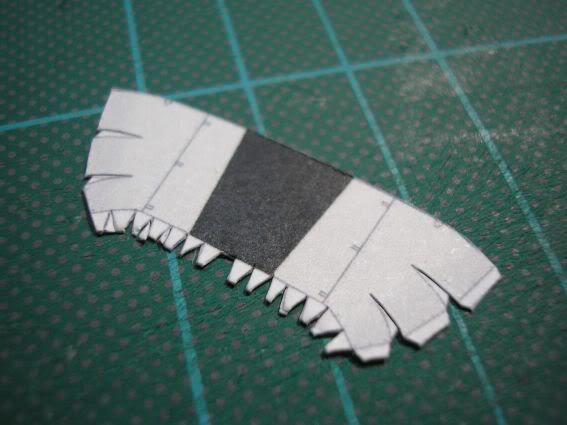

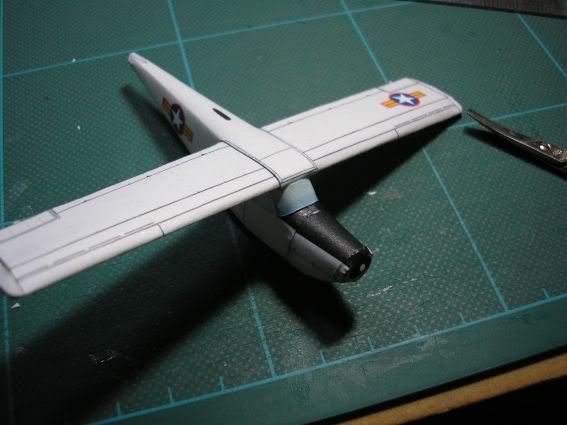

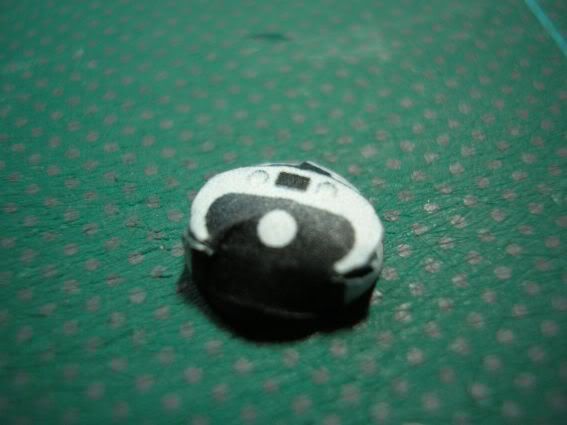

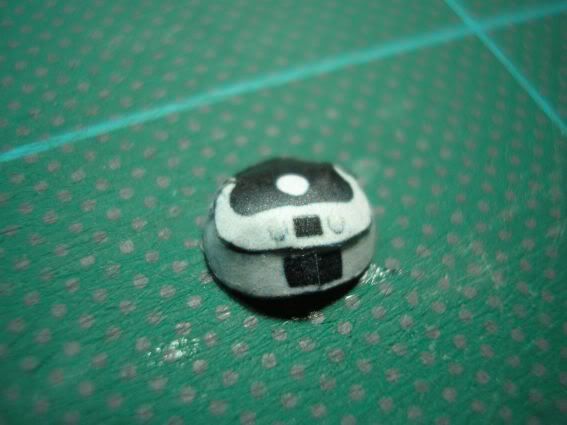

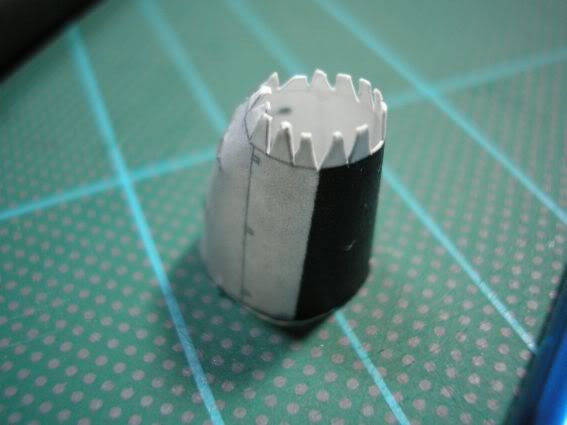

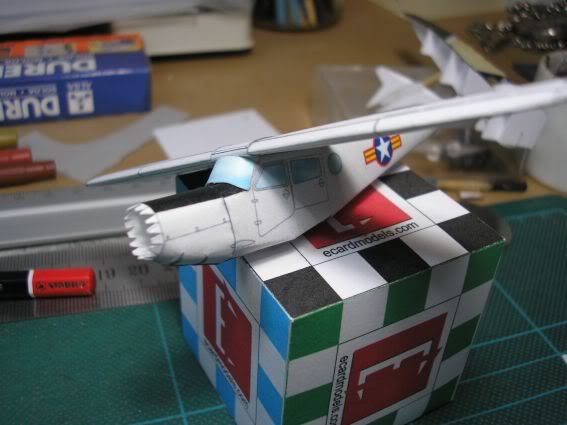

Aqui observamos a sequência de montagem do nariz em geral esse tipo de peça para ser conformada é feita na forma de cones, para curvar utilizo um palito de manicure, é a maneira mais acertada de trabalhar com esse tipo de modelo, essa parte foi feita sem problemas nesse ponto o modelinho é perfeito de encaixe…

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

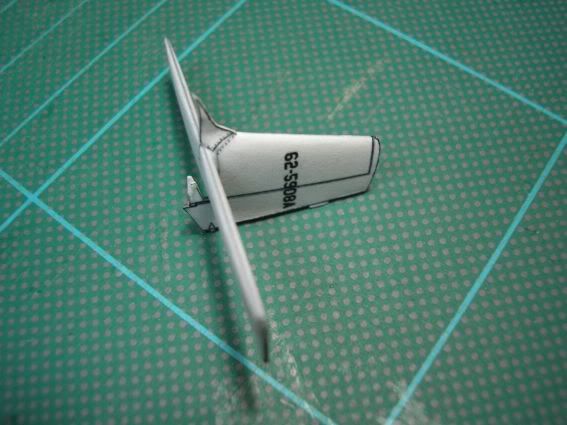

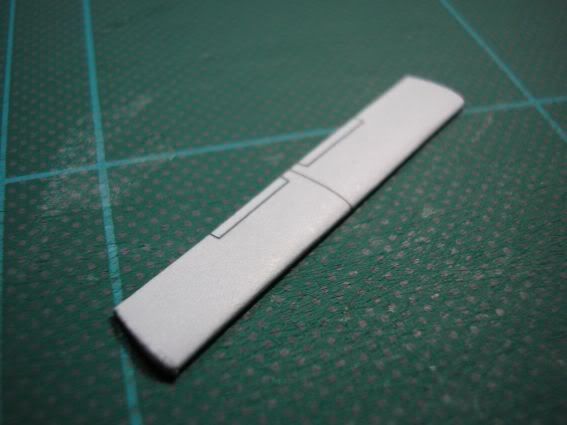

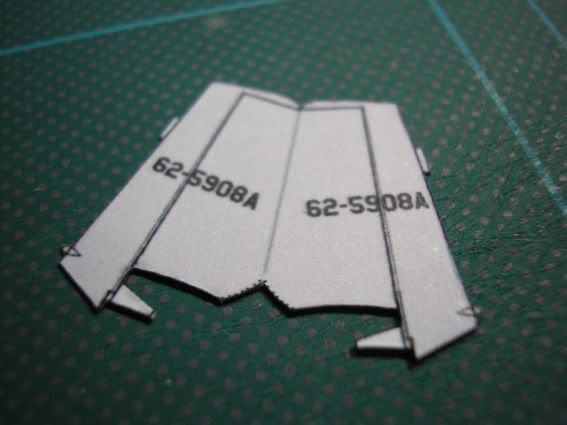

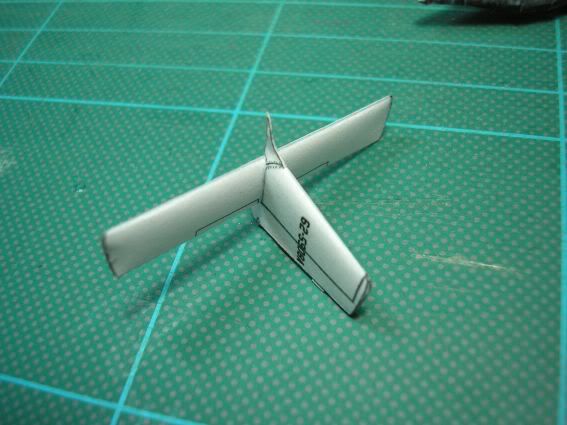

Nesta sequência vemos a confecção da cauda, tudo muito simples e rápido de fazer, o segredo é não produzir uma dobra reta neste tipo de peça, com uma dobra superficial é possível criar o efeito curvo nos bordos de ataque.

Photobucket

Photobucket

Photobucket

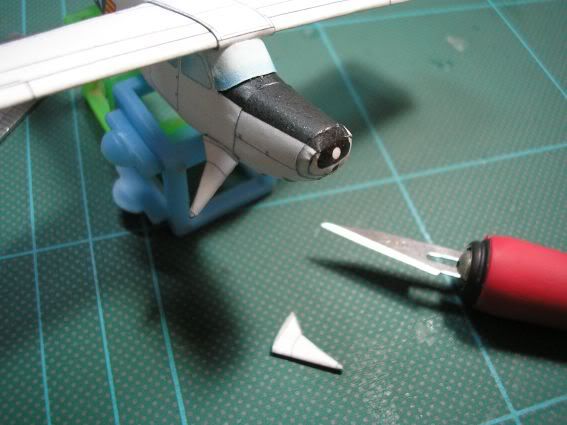

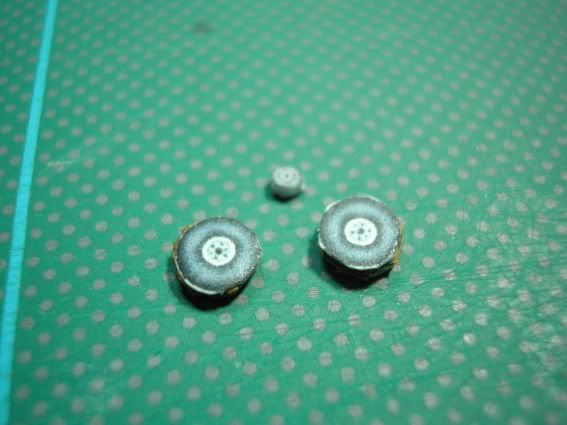

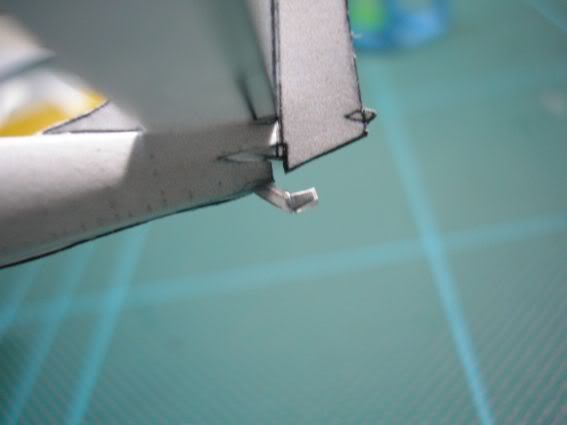

Aproveitei para agredir no trem de pouso, confecionei as pernas principais,as rodas e a bequilha, as rodas para fazer volume usamos uma técnica chamada laminação: as faces impressas são coladas num papel mais grosso, no caso num papelão bismark 400g…

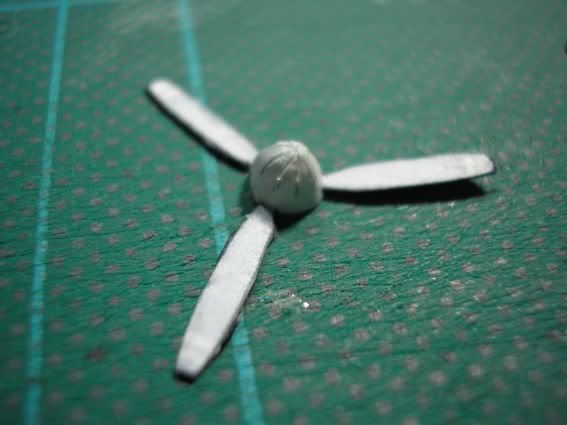

Posteriormente foram construídos os detalhes finais do modelo, como a hélice, antenas, e os slats das asas…

Photobucket

Photobucket

Photobucket

O resultado final é este:

Photobucket

Photobucket

Este é um exemplo de modelo de montagem simples, porém altamente efetivo no que refere-se a resultados finais quando bem montado. As técnicas demonstradas aqui, são úteis na feitura de qualquer modelo de papel, sendo avião, naves espaciais, figuras, tanques etc…

Até a próxima 😀
