Bem amigos!

Estou iniciando esse tópico para demonstrar os experimentos na confecção de um kit de papel de desenho próprio utilizando técnicas híbridas de scratch, tanto digitais quanto "old school" na confecção das peças.

O objetivo final é criar expertize para a montagem de e-models que possam ser comercializados. A idéia não é criar modelos altamente complexos como os que são desenvolvidos hoje em dia, mas um híbrido entre uma réplica aceitável com desafio moderado.

Para isso estão sendo escolhidos modelos que além de não exisitirem no "mercado" do mundo do papelmodelismo, apresentam uma certa facilidade de desenho e mesmo montagem.

As escalas pensadas para esses projetos são a 1/100 e a 1/72.

O primeiro é um assunto raro: O torpedeiro naval Mistubishi B2M1/2. Utilizado pelo Serviço aeronaval da Marinha Imperial Japonesa na década de 30.

O desenho básico desse aparelho, remonta a década de 1920, os seus desenhos foram encomendados a Blackburn. Na verdade o Type 89 (como também era chamado) é uma versão maior do Blackburn Rippon em serviço na FAA na primeira metade dos anos 30.

Imagem

Aceito nos testes, os japoneses decidiram motorizar o aparelho de produção com o motor Hispano-Suiza 12Y, tirando isso diferia em poucos detalhes do aparelho original. A característica mais notável desse modelo são as asas superiores decaladas em envergadura em relação a inferior (a asa de cima é menor que a asa de baixo).

Imagem

Este torpedeiro ficou em uso de 1930 até 1937 atuando na primeira parte do conflito sino-japonês, principalmente na função de bombardeiro de nível.

Imagem

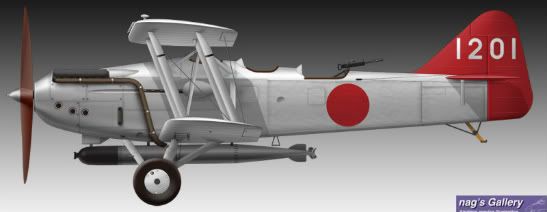

Existiram duas versões de produção a B2M1 e a B2M2 com cauda diferente e envergadura geral mais curta.

Imagem

General characteristics

* Crew: Three
* Length: 10.27 m (33 ft 8 in)
* Wingspan: 15.22 m (49 ft 11 in)
* Height: 3.71 m (12 ft 2 in)
* Wing area: 55 m² [5] (592 ft²)
* Empty weight: 2,260 kg[5] (4,982 lb)
* Loaded weight: 3,600 kg (7,900 lb)
* Powerplant: 1 × Hispano-Suiza 12Lbr V-12, 485 kW (650 hp)

Performance

* Maximum speed: 213 km/h (115 kn, 132 mph)
* Range: 1,779 km (960 nmi[5], 1,105 mi)
* Service ceiling: 4,500 m (14,700 ft)

Armament

* Guns: 1 × forward firing 7.7 mm (.303 in) machine gun and 1 × flexible 7.7 mm (.303 in) machine gun in rear cockpit
* Ordinance: 1 × 800 kg (1,764 lb) torpedo or equivalent weight of bombs

Imagem

Continua :arrow:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Editado pela última vez por Scratch Joe em Sex Dez 28, 2012 3:13 pm, num total de 1 vezes

Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 9:55 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Nota: As fotos já foram redimensionadas no Photobucket, demora um pouco para atualizar no fórum.

Fazendo uma analise de plantas, fotografias (inclusive de modelos de resina) e perfis. A escolha recaiu em cima desse modelo por várias razões

    *Esse modelo cheguei a scratchear e não terminar na época do plasti;
    *É um avião raro mesmo no mundo do plasti, onde existe apenas o modelo da Choronsky em resina na escala 1/72;
    *A fuselagem tem cortes longitudinais quadrados, o que facilita o desenho e a montagem;
    *A montagem do Fairey IIID que me diversos aspectos em termos de engenharia de montagem é semelhante, me dá feedback necessário para a confecção do kit.

Como coloquei anteriormente a idéia é fazer uma conjugação de técnicas para chegarmos ao resultado final, aqui uma lista dos softwares utilizados para a confecção das peças:

    1. Corel Draw X3 - Não é a versão mais moderna, porém é uma ferramenta fundamental para "desenhar" as peças planificadas, lembrem-se esse é um scratch tradicional, portanto quase não estou utilizando programas 3D para confecionar as peças.
    2. Photoshop CS 2 - Idem a situação do Corel, irei utilizar para transferir templates do papel desenhados a mão para o computador e eventualmente efeitos de textura (embora nesse caso seja aprendiz de feiticeiro);
    3. Siatki 4.0 - Programa polonês de desdobramento de sólidos 3D elementares, o utilizarei para confecionar as rodas e o spinner das hélices.

Continua :arrow:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 9:57 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Ter Fev 20, 2007 4:04 pm
Mensagens: 4523
Localização: Porto Alegre - RS
Interessante, os japas desviavam bem o escapamento. Aquele, largando uma bomba, que cor seria?

_________________
Cada Kit tem a sujeira que merece!


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 9:57 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Qua Jul 04, 2007 2:46 am
Mensagens: 2303
Localização: canoas RS
Pericles... este vai ter os torpedos???

saudações joel ANTILLES 88)

_________________


"oxıɐq ɐɹɐd ɐɔǝqɐɔ ǝp opnʇ ɐʇsǝ "




Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:07 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
O trabalho iniciou-se a partir de um plano em três vistas do avião, onde defini os elementos da fuselagem a serem modelados. A planta está na escala 1/100, então às medidas eram exatas, cada componente foi desenhado com uma cor servindo de gabarito de confecção no Corel Draw.

Imagem

Iniciamos o desenho pela maior porção da fuselagem, após alguns teste em papel branco com as medidas e fazendo diversos ajustes podemos desenahr as primeiras cavernas e a fuselagem, inclusive com as marcações definitivas de linhas de painel e insignias.

Imagem

Aqui já estão as peças desenhadas no Corel prontas para o teste de colagem final. Muitos elementos são adicionados depois como abas de colagem.

No caso do dorso, ele foi cortado a mão testado até surgirem as medidas corretas, descolado da montagem teste, marcado, scaneado e finalmente vetorizado no corel...

Imagem

Imagem

Imagem

Imagem

Em breve: Confecção do Cockpit, Cavernas e o resto do dorso...

Voltaremos :arrow: :lol:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:09 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
JOCA escreveu:
Interessante, os japas desviavam bem o escapamento. Aquele, largando uma bomba, que cor seria?


Provavelmente camuflado em verde e marron, a Marinha Imperial Japonesa usou esse esquema de 1937 a 1939, inclusive em aviões embarcados..

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:10 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
ANTILLES escreveu:
Pericles... este vai ter os torpedos???

saudações joel ANTILLES 88)


Sim Joel, para isso utilizarei o Siatki, para fazer esse tipo de peça.

Um abraço!

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:11 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Ter Fev 20, 2007 4:04 pm
Mensagens: 4523
Localização: Porto Alegre - RS
Na lateral da fuselagem, são janelas?

_________________
Cada Kit tem a sujeira que merece!


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:22 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
JOCA escreveu:
Na lateral da fuselagem, são janelas?


São rsrsrsrs Green House...

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:36 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:07 am
Mensagens: 3451
Interessante a engenharia do sistema de escape dos gases do motor na aeronave...

_________________
It was just plastic.


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 15, 2011 10:51 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Como toda a parte de trás do avião era tela, acredito que um dos motivos era para evitar fagulhas. Outra razão pode ser evitar fumaça nas operações em porta-aviões.

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Sex Nov 18, 2011 1:29 am
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Dados os acontecimentos do dia, hoje tive um tempo curto para a bancada, mas mesmo assim fiz mais alguns componentes do B2M no Corel Draw, a "banheira" do cockpit e a parede que abriga o painel de instrumentos do piloto. POr enquanto desenhei apenas o básico, os detalhes vão se feitos a posteriori, se os elementos estiverem corretos na hora da montagem. Essa eu farei apenas no sábado...

Anexo:
b2m 18-11-11.jpg
b2m 18-11-11.jpg [ 26.6 KiB | Visualizado 6185 vezes ]


Até lá canhonada

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Seg Nov 21, 2011 11:35 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Mais alguns avanços no bichano.

Instalei a "banheira" do cockpit que nada mais é que a reflexão de um segmento da fuselagem, porém não tão funda, felizmente as janelas coincidiram, na versão final, os segmentos que imitam os tubos da estrutura interior serão mais grossos assim como terão outros elementos feitos por laminação como caixas com manetes, bolsas, além claro dos assentos, palancas, pedais etc...

Imagem

Imagem

Imagem

Imagem

Fiz a parede do painel de instrumentos, mas ela ficou superdimensionada na largura, então acredito que amanhã eu consiga redimensionar para instala-la.

Por enquanto é isso...

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 22, 2011 8:36 am
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Sex Nov 18, 2011 11:50 pm
Mensagens: 325
Trabalho de mérito desenvolveres um original.

Penso que as linhas poderiam ser suavizadas sendo pintadas de cinzento mais ou menos escuro pois a preto são demasiado contrastantes, ainda por cima sendo branca a cor base do modelo.

A última imagem do primeiro post dá uma ideia de qual é a minha ideia.

Parece, pelas fotos, que as linhas estão com muita espessura.
Colocaria também a espessura de linha mais fina que o Corel permiti-se definindo na caixa de "espessura do contorno" o valor "esp. mínima".

Continuação de bom trabalho.


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: CCCP Exclusive - Confecção em Scratch do Mistubishi B2M1
MensagemEnviado: Ter Nov 22, 2011 10:39 am
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Obrigado pelas notas Zé Reis

Sim já tinha reparado nisso em relação as linhas, porém um dos motivos pelos quais as deixei grossas e pretas foi para marcar bem as linhas de painel para essa montagem beta. O modelo final terá as linhas suavizadas e pintadas de cinza escuro.

Espero hoje de noite ter mais alguns updates para os amigos. :D

P.S. Assim que concluir esse modelo, os amigos do fórum serão agraciados cada um com uma cópia do bichinho ;)

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

Mostrar mensagens anteriores:  Organizar por
Criar novo tópico Responder Tópico  [ 119 Mensagens ]  Ir para a página 1, 2, 3, 4, 5 ... 8  Próximo

Todos os Horários estão como UTC - 2 horas


Quem está online

Usuários vendo este fórum:: Nenhum usuário registrado online


Você não pode criar novos tópicos neste fórum
Você não pode responder tópicos neste fórum
Você não pode editar suas mensagens neste fórum
Você não pode excluir suas mensagens neste fórum
Você não pode enviar anexos neste fórum

Procurar por:
Ir para:
cron
