 Assunto do Tópico: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Out 09, 2015 4:04 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Dessa vez é um avião bastante desconhecido e raro, só existindo no universo do Plastimodelismo vacuoformings e kits em resina dele, trata-se do caça embarcado Type 95 ou A4N1, produzido pelas Indústrias Pesadas Nakajima (hoje Fuji Aircraft), este pequeno, desconhecido e curioso biplano de caça foi o ultimo avião dessa categoria produzido para a Marinha Imperial Japonesa na segunda metade dos anos 30. Equivalente ao Boeing F4B4 e o Hawker Ninrod no ocidente, era altamente manobrável.

Imagem

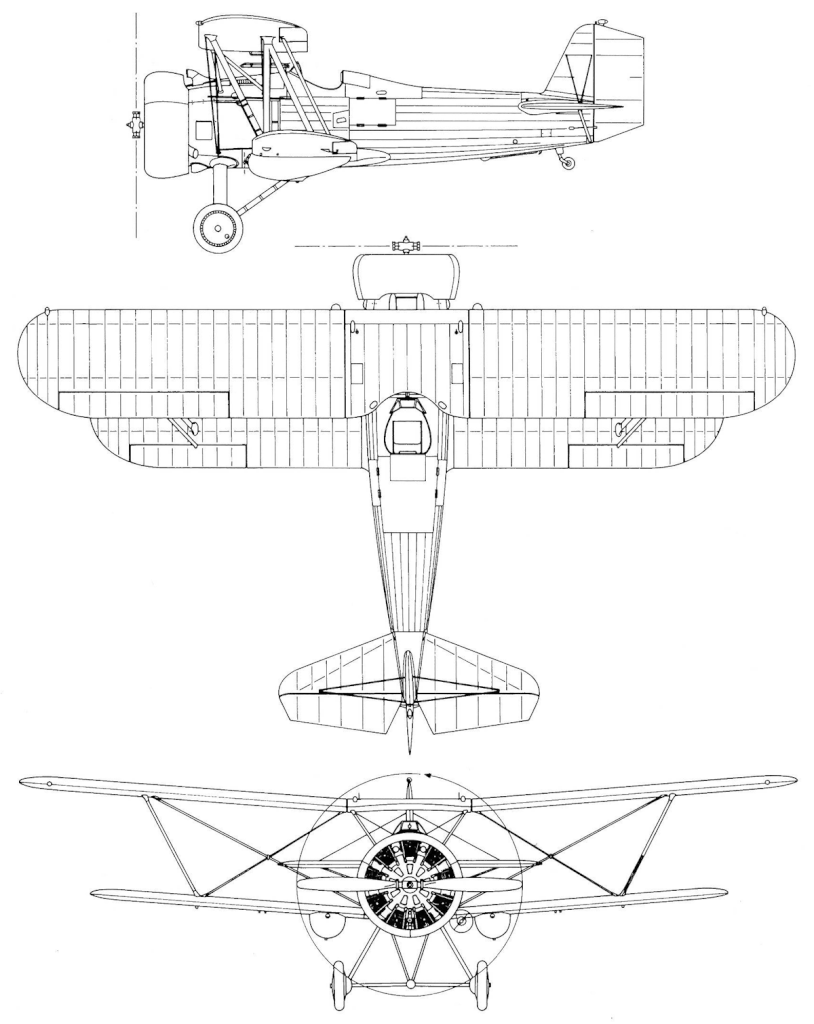

Foram produzidas entre 1936 e 1940, 221 unidades desse modelo, sendo amplamente utilizado em combate na China durante a Guerra Sino Japonesa.

Imagem

Imagem

Foi o primeiro avião que o grande ás Saburo Sakai voou...

Imagem

General characteristics

Crew: 1
Length: 6.64 m (21 ft 9¼ in)
Wingspan: 10.00 m (32 ft 9½ in)
Height: 3.07 m (10 ft 1 in)
Wing area: 22.89 m² (246.4 ft²)
Empty weight: 1,276 kg (2,813 lb)
Loaded weight: 1,760 kg (3,880 lb)
Powerplant: 1 × Nakajima Hikari 1 nine cylinder air-cooled radial engine, 545 kW (730 hp)
Performance

Maximum speed: 352 km/h (190 knots, 219 mph) at 3,200 m (10,500 ft)
Cruise speed: 233 km/h (126 knots, 145 mph)
Range: 847 km (457 nautical mile)
Endurance: 3½ hours
Service ceiling: 7,740 m (25,393 ft)
Wing loading: 76.9 kg/m² (15.74 lb/ft²)
Climb to 3,000 m (9,840 ft): 3 min 30 sec
Armament

Guns: 2× fixed, forward-firing 7.7 mm machine guns

Imagem

O modelo que pretendo montar é exatamente esse do perfil com camuflagem marron e verde, de um Kokutai baseado em terra durante a guerra Sino-Japonesa em 1937.

Imagem


No próximo post uma análise do modelo....

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Out 09, 2015 4:07 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Bem vamos a uma análise prévia do modelo. Esse vai ser o segundo modelo do Ned Reif que irei montar . Ned tem uma pequena coleção projetada de aviões japoneses da II Guerra Mundial e dos anos 30. São modelos projetados com o uso do Metasequoia e do Pepakura Designer. Em geral utilizam métodos tradicionais de montagem com formers internos. O modelo foi desenhado na escala 1/50, mas eu reduzi para a minha comoda escala 1/100. Vamos ver o que sai daqui...

Imagem

Providência numero 1 foi colar os formers em papel sulfite 240g (cartão leve)...

Imagem

Em breve novidades...

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Out 09, 2015 10:40 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:07 am
Mensagens: 3451
Não conhecia o avião. Muito simpático!

_________________
It was just plastic.


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sáb Out 10, 2015 12:47 am
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Valeu Guima! Muito obrigado! Vaos ver o quie sai do bichano aqui...

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sáb Fev 27, 2016 11:11 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Prezados.

Após um tempo afastado vamos resumir as atividades no A4N...

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Iniciamos com uma cuidadosa montagem dos segmentos da fuselagem, que por causa dos formes precisam estar muito bem alinhados...

:arrow:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sáb Fev 27, 2016 11:16 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Com a fuselagem pronto preparamos a verga da asa inferior que tem um acentuado diedro positivo bem como as empenagens de cauda, detalhe para a montagem da ponta de asas que teve que ser feito por colagem de topo com falsas quinas...

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Continua... :arrow:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sáb Fev 27, 2016 11:18 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Está começando a ficar com a cara do avião...

Imagem

Imagem

Finalmente preparei as raízes da asa tarefa tediosa de colagem...

Imagem

Imagem

E por assim estamos de momento...

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Qui Mai 05, 2016 11:01 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Bem gente eu acabei continuando, descontinuando esse projeto, retomando ele, então vou postar um registro de fotos global da montagem que levou em torno de 7 meses para ficar conclusa...

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Qui Mai 05, 2016 11:03 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Finalizado :)

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Até o próximo japa :mrgreen:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Qui Mai 05, 2016 11:43 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Ter Fev 20, 2007 4:04 pm
Mensagens: 4527
Localização: Porto Alegre - RS
Legal esse japinha. Sabe que me causa estranheza um japa bi plano, pois o lugar comum sempre foram os clássicos da WW II.

_________________
Cada Kit tem a sujeira que merece!


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Mai 06, 2016 1:11 am
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
JOCA escreveu:
Legal esse japinha. Sabe que me causa estranheza um japa bi plano, pois o lugar comum sempre foram os clássicos da WW II.


Mas tem muitos Joca, dá um bizu...

Imagem

Imagem

Imagem

Imagem

:twisted: :mrgreen: :twisted:

_________________
Na Bancada Papel: São muitas emoções...
Finalizados: MiG3, NM-1, F-100
Na Bancada Plasti: MiG-21Bis Condor 1/72
Finalizados Plasti: Curtiss P-40E Academy Minicraft
"são tudu uma cambada de punheta haaaan" - Obi Wan Eurico


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Mai 06, 2016 1:15 am
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:07 am
Mensagens: 3451
Ficou bonito. Bichinho bem complexo!

_________________
It was just plastic.


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Mai 06, 2016 1:05 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Sáb Jul 08, 2006 3:32 pm
Mensagens: 1808
Localização: Porto Alegre - RS
90% da confecção dele tem curvatura no papel.

_________________
Amicus certus in re incerta cernitur


Voltar ao topo
 Offline Perfil

 Assunto do Tópico: Re: Nakajima A4N1 Type 95 - Ned Reif - 1/100
MensagemEnviado: Sex Mai 06, 2016 1:43 pm
Usuário do fórum
Usuário do fórum
Avatar de usuário

Data de registro: Seg Jul 10, 2006 12:47 am
Mensagens: 3025
Localização: Porto Alegre - RS
Valeu gente! Realmente tem Petuco, é um modelo com um alto grau de complexidade, demorei a concluir por causa disso, ia perdendo o saco, mas gostei no final, compensou.
